【产品介绍】:二层1860三轴振动筛​通过调整中间齿轮上配重盘与相邻两个配重盘的相对位置(相位角之差)实现筛机椭圆形的运动轨迹。初始相位角的调整,可以改变振动筛的振动方向,即椭圆长轴与筛面的夹角。从而确定物料在筛面上停留时间的长短。

24小时服务热线
137 0536 2935
水平筛

三轴振动筛


  二层1860三轴振动筛通过调整中间齿轮上配重盘与相邻两个配重盘的相对位置(相位角之差)实现筛机椭圆形的运动轨迹。初始相位角的调整,可以改变振动筛的振动方向,即椭圆长轴与筛面的夹角。从而确定物料在筛面上停留时间的长短。振动方向角趋于垂直,则物料在筛面上的停留时间长,筛分效率大;振动方向角趋于水平,则物料通过筛面的速度快,处理能力大。振幅的调整是通过增减配重盘上配重柱的数量实现的,配重柱越多,振幅越大。振动频率的调整是增减电机皮带轮中间隔离片的数量,中间的隔离片增多,皮带轮的节径变小,振动频率也变小,反之,振动频率变大。

  AKNES系列二层1860三轴振动筛的优点是,三轴振动筛的运动轨迹为椭圆形,是单轴筛的圆运动和双轴筛的直线运动轨迹的合成。长轴可起到对物料的抛射作用,短轴可以清理筛孔,同时综合了圆筛的分级,松散物料快,不易堵孔,处理能力大和直线筛的脱水、脱介、脱泥输送物料块,筛分效率高、重心低等特点。该筛机结构紧凑,振幅、振动频率和振动方向角可以调整,与同规格的筛机相比,占地空间小,处理能力大。可满足用户筛分各种物料的不同应用。

二层1860三轴振动筛工作原理

动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,zui终完成物料的分级

二层1860三轴振动筛实例说明

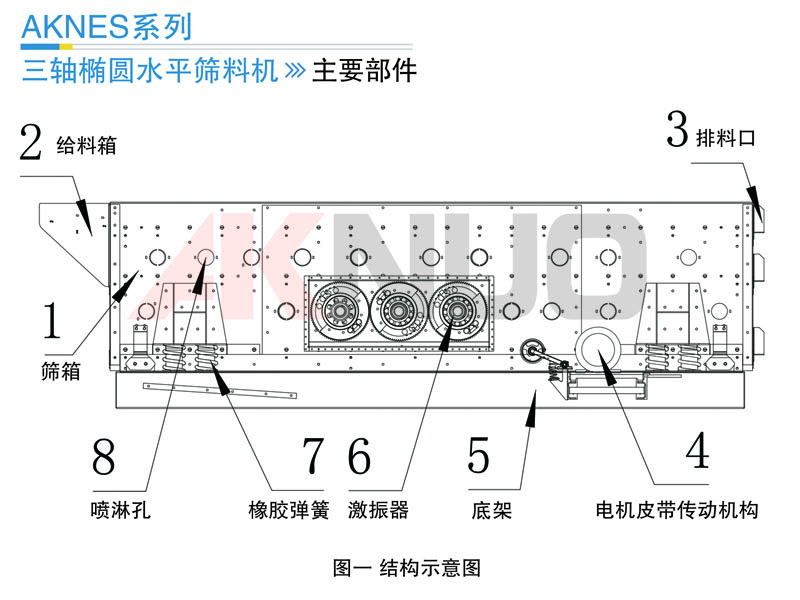

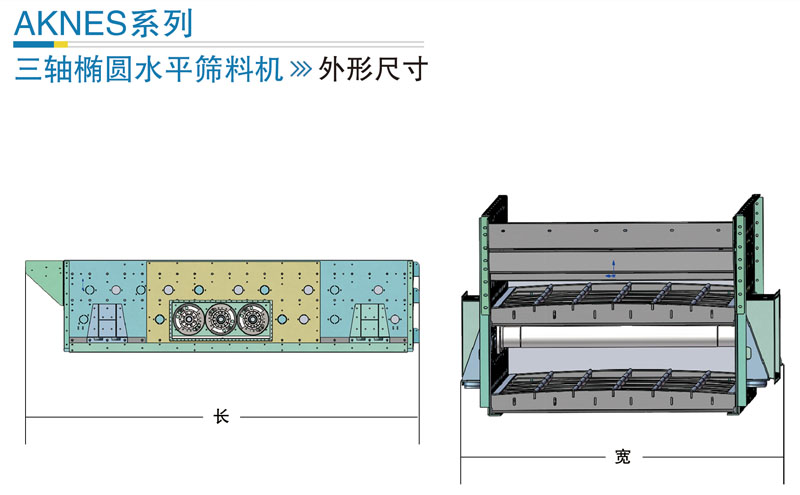

图一所示的振动水平筛是有三层筛网的三轴椭圆振动筛,主要由底架、筛箱、激振器、电机皮带传动机构,筛网,给排料装置,和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处,由三根并列的振动轴级成,每一根轴上装有速比为1的互相啮合的齿轮;在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘,配重盘与齿轮的相对位置可以改变,通过螺栓定位孔定位并固定在齿轮上;定位孔每间隔5°设一个,保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔,可对物料进行水洗筛分。

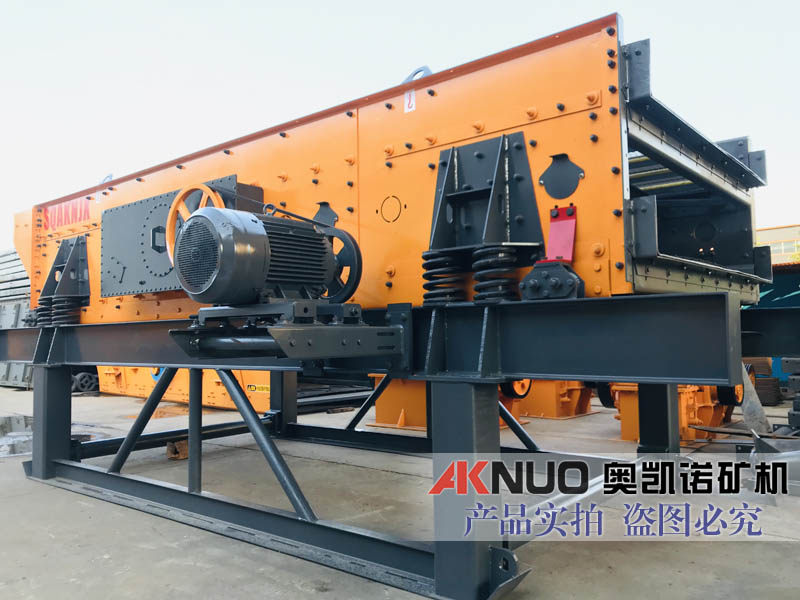

三轴振动筛

  在初始装配时,三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用,偏心质量所产生的合力矩为零,装配后的偏心块的位置如图3中的a所示自然静止的位置。

  当三轴上的偏心质量运动到如图3中的C所示的方向位置时,偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消(椭圆短轴方向),只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时,由于三轴的偏心质量位于相同的方向,所以产生的激振力为最大(椭圆长轴方向)。

三轴振动筛


三轴振动筛
