不怕货比货就怕不识货-三轴椭圆水平筛这家质量很好

发布时间:2020-07-31
  三轴椭圆水平筛是山东奥凯诺矿机在椭圆振动筛的基础上研发的一种新型筛机,以“”取胜,它兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,是各种矿山、石矿场、移动式筛分站的理想设备。

  三轴椭圆水平筛采用三轴驱动大大改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。

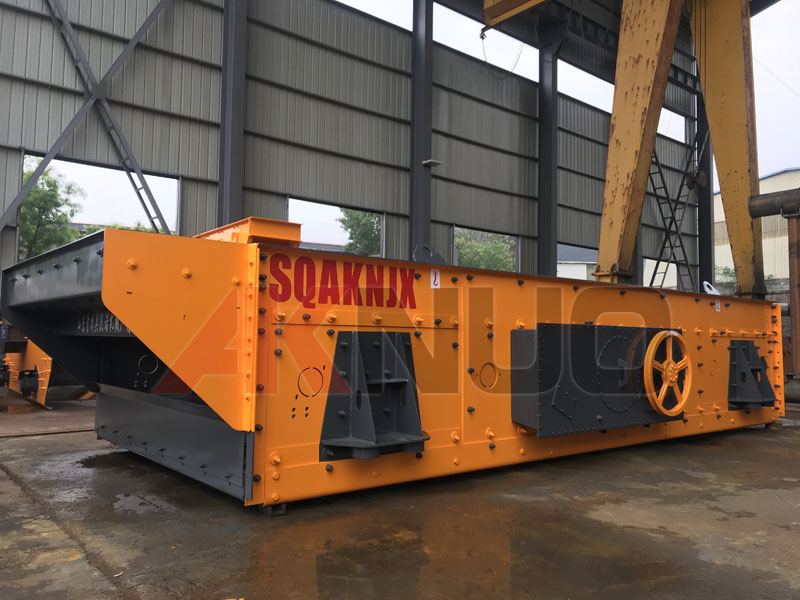

三轴椭圆水平筛

  三轴椭圆水平筛动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,zui终完成物料的分级。

  三轴椭圆水平筛奥凯诺厂家直销  全液压传动,不怕货比货就怕不识货,  奥凯诺三轴椭圆水平筛主要由底架、筛箱、激振器、电机皮带传动机构,筛网,给排料装置,和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处,由三根并列的振动轴级成,每一根轴上装有速比为1的互相啮合的齿轮;在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘,配重盘与齿轮的相对位置可以改变,通过螺栓定位孔定位并固定在齿轮上;定位孔每间隔5°设一个,保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔,可对物料进行水洗筛分。

  在初始装配时,三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用,偏心质量所产生的合力矩为零,装配后的偏心块的位置如图3中的a所示自然静止的位置。

  当三轴上的偏心质量运动到如图3中的C所示的方向位置时,偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消(椭圆短轴方向),只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时,由于三轴的偏心质量位于相同的方向,所以产生的激振力为zui大(椭圆长轴方向)。

  奥凯诺商标已在国家商标总局登记注册,企业2002年通过了ISO9001-2000国际质量管理体系认证三轴椭圆水平筛认准奥凯诺制造。
