三轴水平椭圆振动筛的优点及技术优势介绍

发布时间:2020-04-17

  三轴水平椭圆振动筛做为矿山设备中重要的一款设备被广泛的用于砂石料的破碎制砂生产线中,它的优点技术优势也是非常突出的。

  三轴水平椭圆振动筛的运动轨迹呈椭圆形状,设计的振动频率、振幅、振动方向角均可以根据实际使用时的需要进行调整,以获得理想的筛分效率和处理能力。

  三轴水平椭圆振动筛兼备了倾斜式圆振动筛和水平式直线振动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,是各种矿山、石矿场、移动式筛分站的理想设备。

  三轴水平椭圆振动筛电动机通过传动带驱动齿轮箱式同步器使三轴强迫同步,其中中间轴与两侧轴转向相反,相应带动三组块偏心式振动器筛箱的座式安装振动筛。筛箱运动轨迹为椭圆形,电动机可左装或右装 。

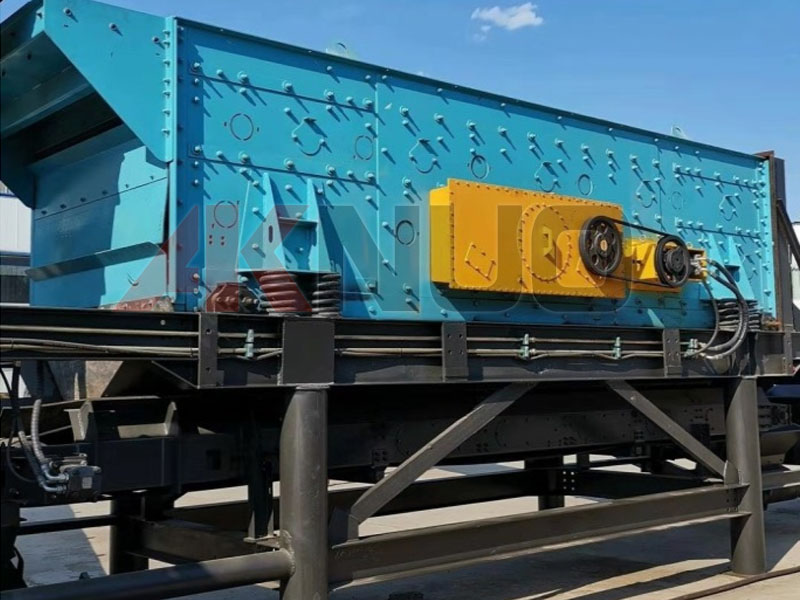

三轴水平椭圆振动筛

三轴水平椭圆振动筛的优点

  1 :    处理能力大,筛分效率高。
  2 :    筛机运动平稳,功耗低。

三轴水平椭圆振动筛产品特点与技术优势:

 1、处理能力大,筛分效率高;

2、筛机运行轨迹为椭圆形,运动平稳,功耗低;

 3、双振幅(15-19mm)、振动方向角(30°-60°)、振动频率(645-875r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。

三轴水平椭圆振动筛的明显优势:

  三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势; 三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利; 三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。 由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。 轴承稀油润滑,有效降低了轴承温度,提高了寿命; 同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。

三轴水平椭圆振动筛结构:

  由电机、传动装置、激振器、筛箱、橡胶弹簧、底架、阻尼器等构成。

  三轴水平椭圆振动筛工作原理: 动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,终完成物料的分级。
