水平振动筛安装方法和注意事项你应该了解

发布时间:2020-10-16

  三轴水平振动筛是我公司开发设计的一款高性能水平筛,该振动筛的运行轨迹为椭圆,可产生强劲的振动力,确保了筛分分级效果,该振动筛水平安装方式,可有效节省空间和安装高度,水平振动筛安装方法和注意事项,山东奥凯诺机械厂为您讲解。

水平振动筛安装方法和注意事项你应该了解

1、筛网的安装

①要求所有水平振动筛筛网安装后,筛面应平整,不得有高低不平或歪斜现象。
②所有固定筛网螺栓必须拧紧,不得有松动或螺帽倾斜现象。
水平振动筛筛网安装后,整个筛面纵向不得有明显过大的缝隙。
④在筛网与支承钢板之间,配备有专用的减振橡胶条,如图3所示。为了使筛网达到最长的使用寿命,应使橡胶条恰当地位于两者之间,发现损坏的减振橡胶条应及时更换。(参考图3)
⑤更换编织筛网时,应保证筛箱两侧板与筛网钩子之间有相等的间隙,先拉紧张紧板保持筛网表面张力均匀,然后紧固压条螺栓(图3中的序号11),并用手锤沿全长轻轻敲打,检查张紧情况。若接触不好,张力不够或者不匀,是筛网过早损坏的原因之一。
2、水平振动筛激振器安装
①激振器可根据现场安装成左传动或右传动形式。
②所有零件均需要用汽油清洗干净后再安装,安装时不得有硬性敲打或有别劲现象。
③各部件必须安装到位,必须检查激振器的轴向窜动量,保证其在1.8-2mm之间,且必须保证轴承的原装配套使用,不得互换。
④轴承的径向游隙采用C4级,一般在0.1-0.2mm之间。
⑤轴承安装时,在轴承内先加好适量润滑油脂(约占轴承内空间的1/3-2/3)。
⑥偏心块所加付偏心块或配重板厚度,数量及角度、方向必须相同。
⑦中间轴与两侧激振器的联接必须同心,不能过紧或过松,保证轴承轴向窜动不变(即1.8-2mm)。
⑧若筛子到货后,超过半年才安装使用,振动器内轴承应重新清洗换油。
3、水平振动筛橡胶弹簧的安装
①橡胶弹簧安装前需全部做压缩试验,记录每个弹簧的编号及其刚度数值。
②每台筛机取刚度相同(或相近)的弹簧进行编组安装,以免由于弹簧刚度不一致造成筛机失稳,入料端和排料端两侧弹簧刚度应尽量一致(或近于一致)高度差为2-3mm。
4、筛机的安装基础可做成钢结构或混凝土结构,用水平仪或经纬仪找正,使同一端(入料端或出料端)两侧的支座在同一水平面内,使两侧支座的高度差一致,误差在3mm之内,以保证筛面上物料均匀前进。
5、以上步骤准备好后,先将弹簧置于支承板上,定位管正好在弹簧内孔中间,然后吊装筛箱(起吊位置在筛箱外侧支承梁处)使上下定位管对中橡胶弹簧内孔,落平稳筛箱后弹簧不得有偏斜情况。
6、安装电机座、电机。电机中心应比筛机激振器轴中心高2-3mm,前后对正,然后安装挠性片。
7、筛机各部联接必须牢固可靠,所有螺栓不得有任何松动现象,所有部件不得有任何异常或撞出声响,筛箱与周围固定物之间的最小安全距离不得小于80mm。

  三轴水平振动筛以三轴块偏心激振器为激振源,其激振器的三根轴上装有相同规格的配重块,齿轮强制同步,结构紧凑、稳定,能耗低。动力由电机经皮带轮传递至主动轴,同步齿轮强迫各轴保持相位差稳定,从而产生激振力,迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动,分层并分离。抛起时,物料一边松散分层,一边向前运动,粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

水平振动筛产品特点
1、同步的三轴结构,形成椭圆运动轨迹,可产生强劲的振动力,增大筛分能力。
2、水平振动筛的振动角度和振幅均可调整,确保筛分效率更高。
3、均可装配不同孔径的张紧型模块化钢丝筛网和聚氨酯筛网。
4、轴承润滑方式可采用油脂润滑也可采用稀油油浴自动润滑。
5、侧板折边且与框架梁及支撑座均采用高强度螺栓连接固定。

6、振动弹簧采用的是复合橡胶弹簧,启停更加平稳,且噪音低,安全可靠。

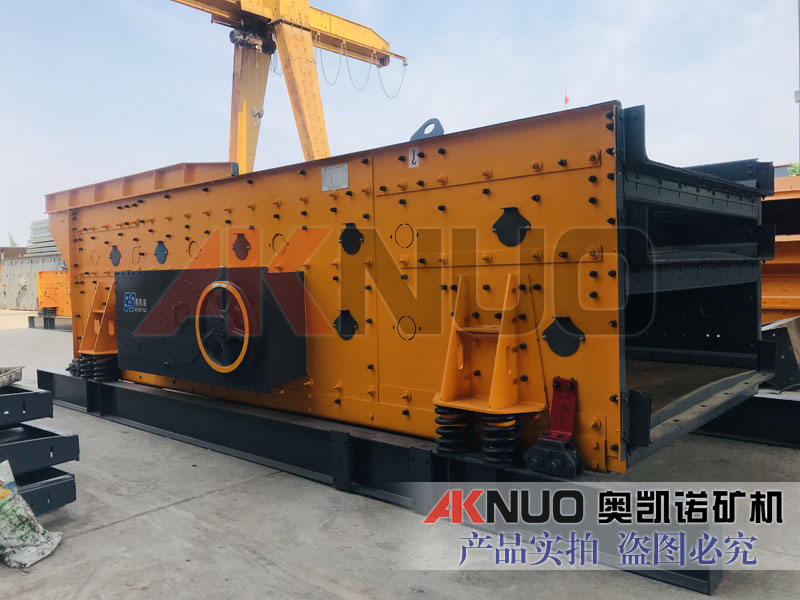

水平振动筛

水平振动筛突出优势
1、椭圆冲程大(16-19mm可调)。
2、频率(675-850RPM)及振动方向角度(30°-60°)可调。
3、水平振动筛兼有圆振筛和直线筛特点,可根据实际物料状况选择理想振动轨迹,对难筛分物料更具优势。
4、强迫三轴同步激振获得稳定工作状态,同样筛分面积较圆振筛产量提高1.3-2倍。
5、水平振动筛适用于(楼站、移动站)水平或小角度安装,安装高度低,占用空间小,运行平稳,适合各种安装高度受限制的干、湿筛分场合。
6、频率、振幅、角度均可调节:(1)通过调整多定位螺栓孔位,可以调整相位角60度,每个孔位增量为10度;(2)通过增加或者减少可调配重来改变振幅,获得大小不等的椭圆行程,从而对粒度大小不同的物料进行筛分作业;(3)可以通过改变主动皮带轮的直径大小,便捷地实现频率的调整。
