三轴椭圆筛筛分原理及生产厂家现场

发布时间:2020-09-14
  三轴椭圆筛主要由筛箱、弹簧支承、机座、振动器装配、皮带张紧装置、电动机及传动装置等主要构件组成。筛箱是筛机的重大构件,其主要构件有筛框、给料箱、筛面、出料口、衬板等。它的筛分原理如下:

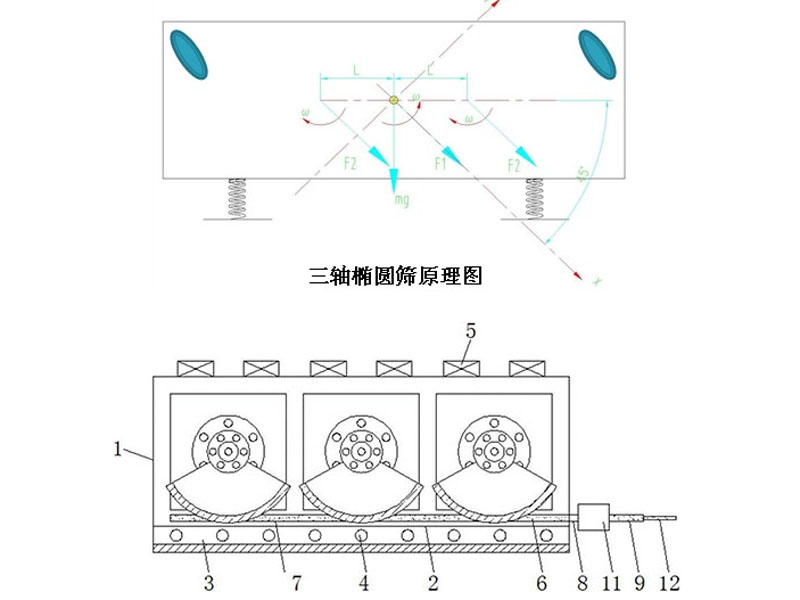

       三轴椭圆筛筛分原理:动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,zui终完成物料的分级。它以三轴块偏心激振器为激振源,以橡胶支承弹簧为弹性元件,以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有相等偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴,再经速比为1的齿轮进行传动,使三根轴同速旋转,从而产生激振力,使筛箱作强制连续的椭圆运动。物料以此运动为动力,在水平的筛面上沿圆周方向作不断的抛掷运动,在抛起松散分层的同时向前运动,周而复始地完成粒度分级和向前输送的过程。

三轴椭圆筛

1、三轴椭圆筛处理能力大,筛分效率高;
2、三轴椭圆筛筛机运行轨迹为椭圆形,运动平稳,功耗低;
3、双振幅(15-19mm)、振动方向角(30°-60°)、振动频率(645-875r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。
4、三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
5、三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
6、由于三轴椭圆筛水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
7、轴承稀油润滑,有效降低了三轴椭圆筛轴承温度,提高了寿命;
8、同样的筛分面积,三轴椭圆筛产量可提高1.3-2倍。

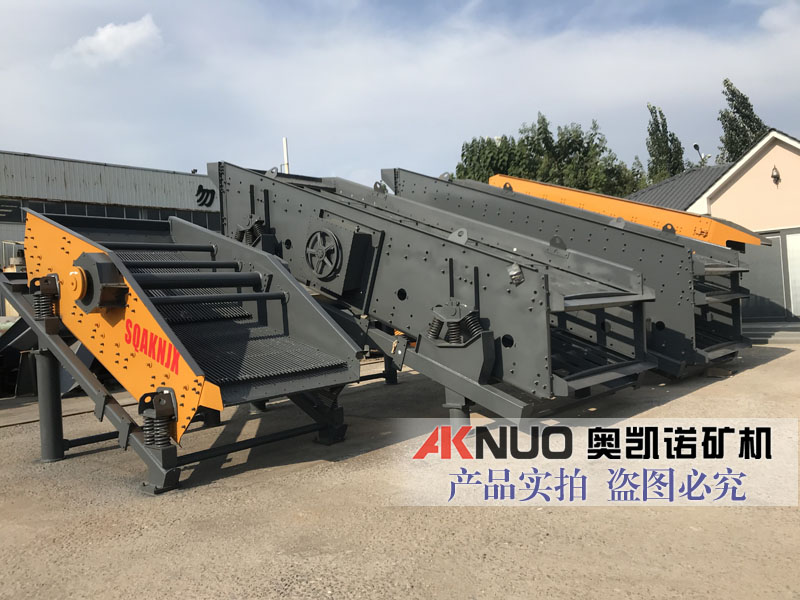

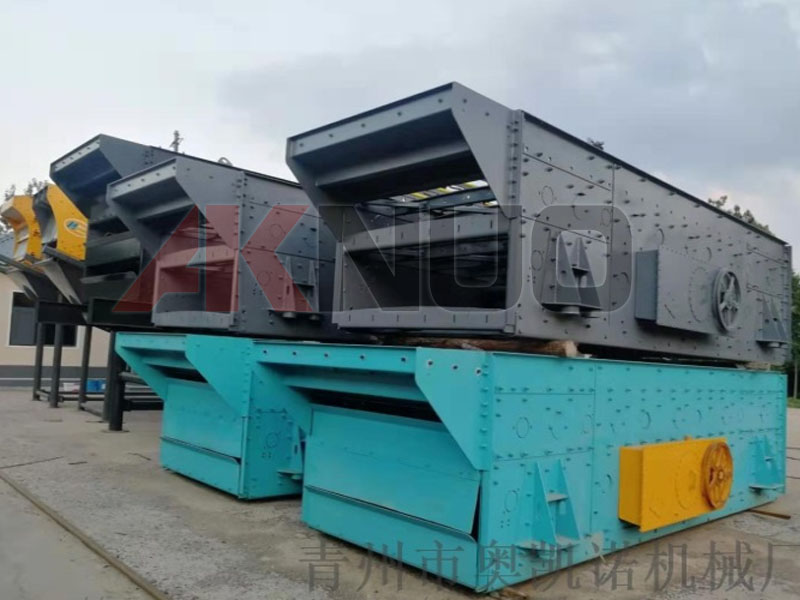

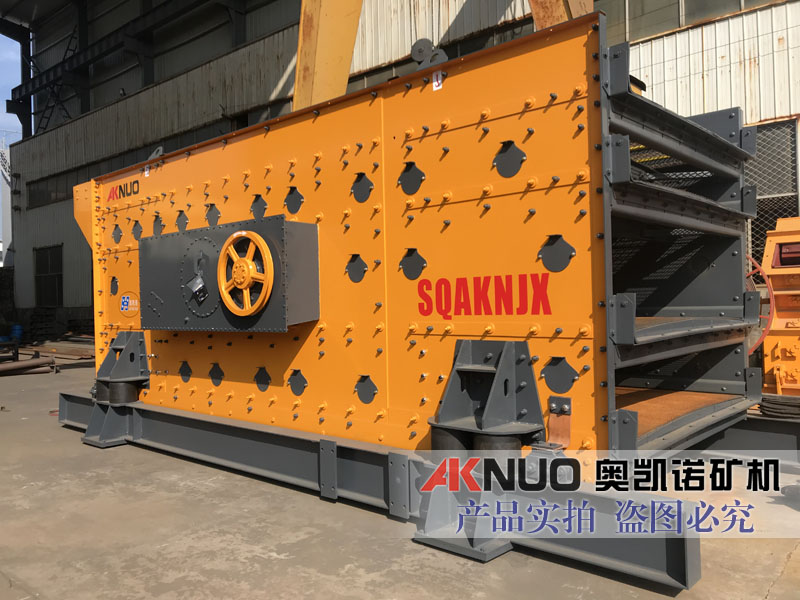

三轴椭圆筛奥凯诺生产厂家现场

三轴椭圆筛


三轴椭圆筛

三轴椭圆筛
