高性能三轴椭圆水平筛当属奥凯诺制造-专注品质产品

发布时间:2020-07-27

  砂石振动筛主要有:砂石专用圆振动筛、砂石用直线筛、矿用脱水筛、矿用概率筛、矿用斗式提升机。属于矿山专用重型筛分技术。高性能三轴椭圆水平筛当属奥凯诺制造-专注品质产品。

  奥凯诺三轴椭圆水平筛选型理由:环保、无粉尘飞扬、筛分量大。既能适应各种物料的筛分,又能对难筛物料进行分级、脱水、脱介、脱泥的三轴椭圆振动筛。

  奥凯诺三轴椭圆水平筛是冶金、煤炭、矿山等诸行业中不可缺少的物料分级设备。由于现有振动筛的功能比较单一,圆运动筛只可对物料进行预先分级,但重心高、占地空间较大;直线运动筛可进行脱水、脱介和脱泥,但处理量小、易堵孔。随着国民经济的发展,尤其是交通、水利、电力建设的原料采石场等部门,急需一种占地空间少,功能多的新型筛分机械。

  奥凯诺为此生产研发的三轴椭圆水平筛通过调整中间齿轮上配重盘与相邻两个配重盘的相对位置(相位角之差)实现筛机椭圆形的运动轨迹。初始相位角的调整,可以改变振动筛的振动方向,即椭圆长轴与筛面的夹角。从而确定物料在筛面上停留时间的长短。振动方向角趋于垂直,则物料在筛面上的停留时间长,筛分效率大;振动方向角趋于水平,则物料通过筛面的速度快,处理能力大。振幅的调整是通过增减配重盘上配重柱的数量实现的,配重柱越多,振幅越大。振动频率的调整是增减电机皮带轮中间隔离片的数量,中间的隔离片增多,皮带轮的节径变小,振动频率也变小,反之,振动频率变大。

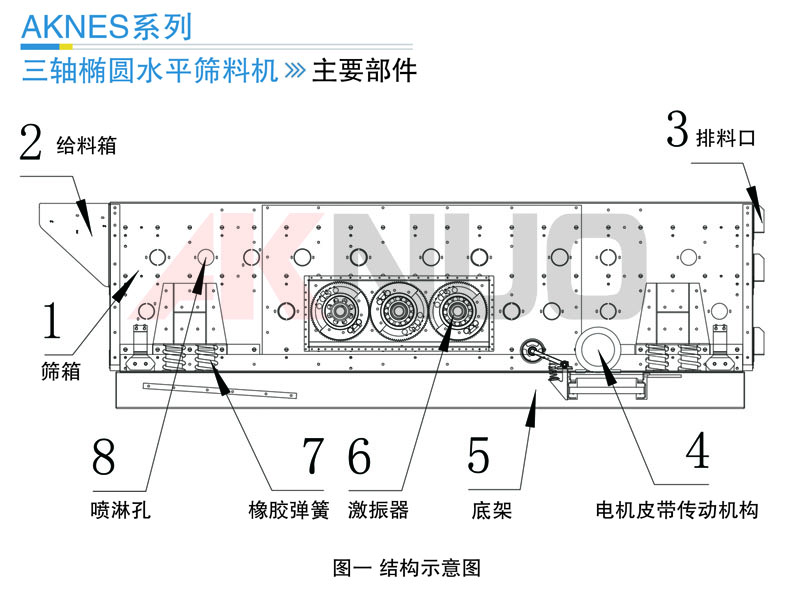

  奥凯诺三轴椭圆水平筛实例说明图一所示的振动筛是有三层筛网的三轴椭圆振动筛,主要由底架、筛箱、激振器、电机皮带传动机构,筛网,给排料装置,和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处,由三根并列的振动轴级成,每一根轴上装有速比为1的互相啮合的齿轮;在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘,配重盘与齿轮的相对位置可以改变,通过螺栓定位孔定位并固定在齿轮上;定位孔每间隔5°设一个,保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔,可对物料进行水洗筛分。

高性能三轴椭圆水平筛当属奥凯诺制造-专注品质产品

  在初始装配时,三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用,偏心质量所产生的合力矩为零,装配后的偏心块的位置如图3中的a所示自然静止的位置。

  当三轴上的偏心质量运动到如图3中的C所示的方向位置时,偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消(椭圆短轴方向),只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时,由于三轴的偏心质量位于相同的方向,所以产生的激振力为最大(椭圆长轴方向)。

三轴椭圆水平筛

高性能三轴椭圆水平筛当属奥凯诺制造-专注品质产品,为您量身定做解决方案,提供更合理的设备选型和更优化的工艺配置,以及全方位技术支持。
