三轴椭圆水平振动筛

三轴椭圆水平振动筛

【产品介绍】:三轴椭圆水平振动筛是青州奥凯诺机械厂生产制造的高效​泥沙振动分级筛​,产量大,可达600-900吨/小时,具有结构可靠,激振力强,筛分效率高,振动音小,坚固耐用,维修方便,使用安全,节能高产,性价比高等诸多优点,可水平安装,安装高度低,稀油润滑即可,振幅振频振动角度灵活调整,是各种矿山、石矿场、移动式筛分站的理想设备。​

24小时服务热线
137 0536 2935
水平筛

三轴椭圆水平振动筛

  三轴椭圆水平振动筛是青州奥凯诺机械厂生产制造的高效泥沙振动分级筛,产量大,可达600-900吨/小时,具有结构可靠,激振力强,筛分效率高,振动音小,坚固耐用,维修方便,使用安全,节能高产,性价比高等诸多优点,可水平安装,安装高度低,稀油润滑即可,振幅振频振动角度灵活调整,是各种矿山、石矿场、移动式筛分站的理想设备。



三轴椭圆水平振动筛工作原理:
1、通过从中心齿轮上拧开锁紧键稍和旋转中心齿轮到预定角度,然后重新把齿轮锁定在新位置上来改变抛料角度。
2、振幅随着配重轮上的配重不同而改变。

  动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺旋栓联接,产生椭圆运动。物料在筛面上随筛机调整椭圆运动,迅速分层,透筛,向前,最终完成物料的分级。


  三轴椭圆水平振动筛采用椭圆形抛料设计,运动轨迹呈椭圆形状,抛料在铅直方向短分离细料就多,越高,水平方向移动快,物料就粗糙。设计的振动频率、振幅、振动方向角均可以根据实际使用时的需要进行调整,能够改变抛料的椭圆大径长和角度以满足振动筛的需要。这些抛料的调整很容易完成。设计的振动频率、振幅、振动方向角均可以根据实际使用时的需要进行调整,以获得理想的筛分效率和处理能力。

  三轴椭圆水平振动筛电动机通过传动带驱动齿轮箱式同步器使三轴强迫同步,其中中间轴与两侧轴转向相反,相应带动三组块偏心式振动器筛箱的座式安装振动筛。筛箱运动轨迹为椭圆形。
  三轴椭圆水平振动筛兼备了倾斜式圆振动筛和水平式直线振动筛的各自的优点,具有透筛性好、处理能力大、安装高度矮的特点,是各种矿山、石矿场、移动式筛分站的理想设备。

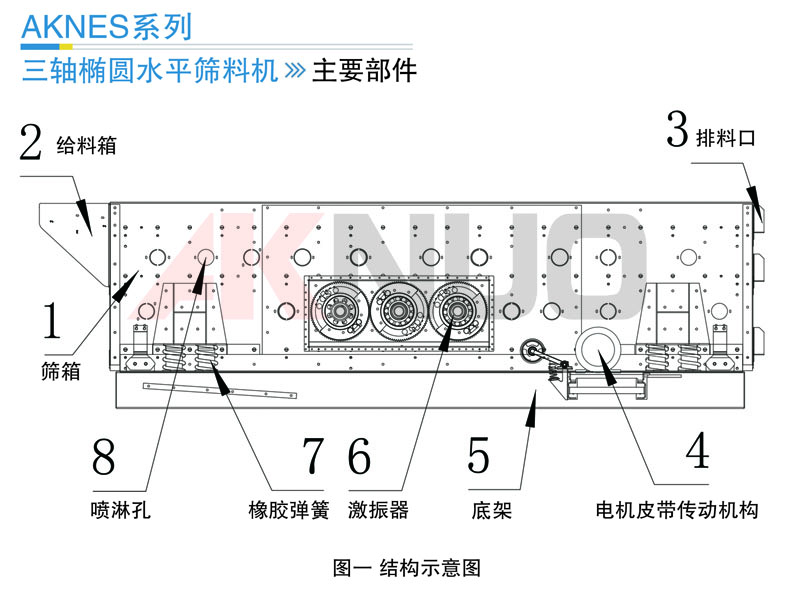

椭圆水平筛图


三轴椭圆水平振动筛技术参数:

型号

筛面规格 宽*长(m*m)

筛面面积 m²

筛面

最大进料粒度 (mm)

双振幅 (mm)

振动频率(r/min)

处理能力(t/h)

电机功率(kw)

重量   (t)

层数

筛网

2ES1852

1.8*5.2

9.45

2

编织

150

14-18

645-875

120-250

22

7.6

3ES1852

1.8*5.2

9.45

3

编织

14-18

120-250

30

8.7

2ES1860

1.8*6.0

10.8

2

编织

14-18

160-320

37

9.2

3ES1860

1.8*6.0

10.8

3

编织

14-18

160-320

37

11.2

2ES2060

2.0*6.0

12

2

编织

14-18

200-385

37

10.5

3ES2060

2.0*6.0

12

3

编织

14-18

200-385

45

12.3

2ES2460

2.4*6.0

14.4

2

编织

14-18

240-462

45

13.2

3ES2460

2.4*6.0

14.4

3

编织

14-18

240-462

45

15.1
